风管支吊架的制作与安装

风管在通风工程中安装时，需要用到支、吊架，那么风管支、吊架的制作与安装需要注意哪些呢？河南宏合环保小编为您讲解一下吧。

1、支、吊架制作：
（1） 按照设计图纸和现场实际情况，确定风管系统所在位置的标高、风管支、吊架形式，进行下料加工。
（2） 钢材的切断和打孔，不应用氧气、乙炔切割；支架的焊缝必须饱满，保证具有足够的承载能力。
（3） 吊架的吊杆应垂直，螺纹应完整、光洁。吊杆加长拼接如用焊接时，不得对接，应用搭接，搭接长度不得小于吊杆直径的6倍，并应双面焊接；采用螺纹连接时，拧入连接螺母的螺丝长度应大于吊杆直径，并有防松动措施。

（4）  设计无明确规定时，支、吊架型钢的规格型号应符合表4.1.4-1和表4.1.4-2要求，支、吊架制作完成后，应进行除锈，并根据设计要求刷防锈漆及面漆。

（5）用于不锈钢风管的支架、抱箍应按设计要求做好防腐绝缘处理，防止电化学腐蚀。

2.支、吊架安装：
（1）风管道沿墙壁或柱子敷设时，常采用支架。
   ①在砖墙上敷设支架时，应先测量风管标高。根据标高检查预留孔是否合适。如不合适或遗漏时，可用手锤或电锤打出约80×80（mm），深约150-200mm的方洞。洞打好后，用水把墙洞浇湿，并冲净砖屑，在墙洞内先填塞一部分1：2水泥沙浆，埋入支架。
   ②在柱子或混凝土墙上敷设支架时，可将支架焊在预埋铁件上或采用膨胀螺栓，在柱子上也可以用圆钢或角钢制成抱箍。安装时先测量风管标高，然后安装支架，并复合支架的水平及高度。
（2）当风管敷设在楼板下时，应采用吊架。
   ①矩形风管吊架由吊杆和横担组成。
   ②矩形风管的横担一般用角钢制成，风管较重时也可用槽钢。横担上穿吊杆的螺孔距离，应比风管宽40-50mm。
   ③吊杆在不损坏结构受力分布时，可用透眼或膨胀螺栓进行生根固定。
   ④单吊杆应安装在风管的中心线上，双吊杆应按横担的螺孔间距及风管中心线对称安装。吊杆应平直、螺纹完整。
（3）支、吊架安装应注意的事项：
   ①水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。
   ②支、吊架安装时应确保系统风管垂直度、水平符合要求。对于有要求的风管，支架的标高也应按风管的坡度要求安装。
   ③风管支、吊架的间距当设计无特殊要求时下表的规定：

   ④支、吊架不得安装在风口、阀门、检查孔、法兰及自控机构等处，距离风口或插接管不宜小于200mm。
   ⑤支、吊架，托架防腐应经除锈后刷防锈漆一遍、调和漆俩遍。

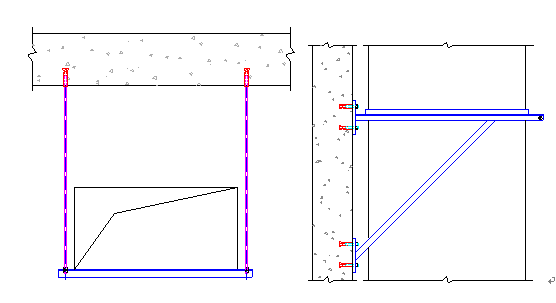

   ⑥支、吊架的形式
